Ombouwmogelijkheden: van standaardbanden naar brede banden
Aan de hand van een praktijkvoorbeeld laten wij u graag zien, waar u allemaal rekening mee moet houden bij het ombouwen van een landbouwtrekker naar bredere banden. De afmetingen/gegevens van de genoemde banden zijn allemaal terug te vinden in het technische gedeelte van het Heuver Landbouwbandenboek. Natuurlijk vergeten we daarbij niet te kijken naar de bijbehorende velgen.
Ombouw naar bredere banden
Wanneer de klant aangeeft zijn machine graag met bredere banden te willen uitrusten, volgen we daarbij hetzelfde stappenplan als bij de ombouw naar smallere banden.
De vragen die vooraf gesteld moeten worden, zijn:
- Welke tractor betreft het (precieze aanduiding van het merk en type)?
- Welke banden zijn er gemonteerd (standaard af fabriek)?
- Welke breedte moeten de gewenste, bredere banden hebben?
- Wat is de gewenste spoorbreedte voor de tractor?
De bijbehorende antwoorden zijn in dit geval:
- Fendt 724 Vario S4 / met een vaste achteras
- Standaard-banden: 540/65R30 en 650/65R42 Trelleborg TM800
- Gewenste breedte van de achterband is 900mm, met daarbij passende banden voor op de vooras
- Gewenste spoorbreedte is 2100mm
Op basis van deze informatie gaan we als volgt te werk:
- Allereerst verzamelen we de technische gegevens van de tractor (asbreedte, steekcirkel, overbrengingsverhouding, enzovoort) bij elkaar.
- Tevens kijken we als eerste oriëntatie in de ombouwtabel, indien we de meest geschikte bandencombinatie nog niet direct weten.
Vervolgens nemen we de volgende stappen:
Wat is de diameter van de achterbanden?
- Achterband 650/65R42 Trelleborg TM800 heeft een diameter van 1927mm.
Deze diameter (plus een aantal millimeters extra) nemen we als aanknopingspunt om de passende band met een breedte van 900mm te vinden. In dit geval nemen we nu voor de achteras een 900/50R42 Michelin MachXbib. Deze heeft namelijk een diameter van 1970mm.
Om de, op basis van de voorloop, passende voorband te vinden, hebben we de overbrengingsverhouding van de landbouwtrekker nodig. Voor de Fendt 724 Vario S4 is dat 1,3222. De 900/50R42 Michelin MachXbib heeft een afrolomtrek van 5826mm.
Als we nu de afrolomtrek van de achterbanden delen door de overbrengingsverhouding, krijgen we als uitkomst de minimale afrolomtrek, welke de gezochte voorbanden hebben moeten.
Dus: 5826mm / 1,3222 = 4406mm

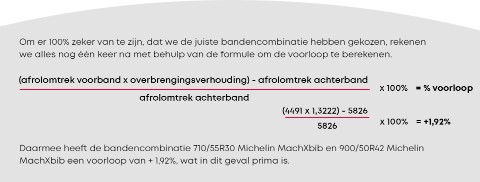

In dat geval is er sprake van precies 0% voorloop en we gaan er in dit voorbeeld vanuit, dat de gewenste voorloop tussen de 0% en 3% moet komen te liggen.
Dus: 4406mm + 3% = 4539mm
Daarmee moet de voorband dus een afrolomtrek hebben, die ligt tussen 4406mm en 4539mm. Vervolgens komen wij terecht bij de 710/55R30 Michelin MachXbib met een afrolomtrek van 4491mm.
Nu we de juiste banden gevonden hebben, moeten we alleen nog op zoek naar de bijbehorende velgen met de juiste ET-waarde om op de gewenste spoorbreedte van 2100mm te komen.
Vooras:
710/55R30 Michelin MachXbib - de aanbevolen velg hiervoor is DW23x30. De landbouwtrekker heeft een asbreedte van 1900mm, maar we willen naar een spoorbreedte van 2100mm. Dat betekent, dat we aan beide kanten 100mm verder naar buiten moeten, waarmee we velgen nodig hebben met een ET-waarde van -100. De steekcirkel wordt in dit geval: 10 / 281 / 335 / 22mm cylindrisch.
Achteras:
900/50R42 Michelin MachXbib - de aanbevolen velg hiervoor is DW27x42. De landbouwtrekker heeft een asbreedte van 1840mm, maar ook hier willen we naar een spoorbreedte van 2100mm. Dat betekent, dat we aan beide kanten 130mm verder naar buiten moeten, waarmee we velgen nodig hebben met een ET-waarde van -130. De steekcirkel wordt in dit geval: 10 / 281 / 335 / 24mm cylindrisch.
Alles samenvattend, wordt hiermee de nieuwe band-op-wiel- combinatie voor deze landbouwtrekker:
- 710/55R30 Michelin MachXbib op velg DW23x30 ET -100 en
- 900/50R42 Michelin MachXbib op velg DW27x42 ET -130
